二、技術亮點
1.內部T型結構設計，鑄件采用GB250樹脂砂造型鑄件，大幅提高高剛性，最大載重時仍能保證最佳的動態水平精度。
2.超寬立柱，加大立柱與床身的接觸面，降低加工時的振動。
3.高剛性階梯或橫梁結構，滿足重切削的加工要求。
4.工作臺防滑防踩踏設計，方便工件的裝拆。
5.X.Y.Z三軸采用高剛性滾柱線軌，其中X軸采用多滑塊結構，提高剛性。

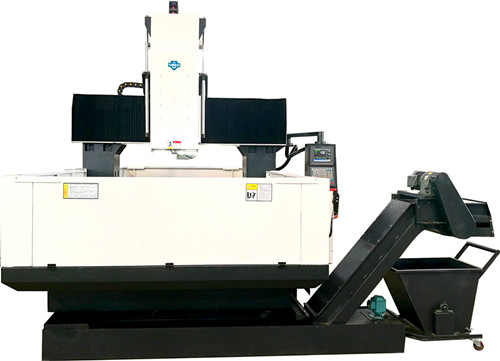

一、龍門加工中心機系列詳情：

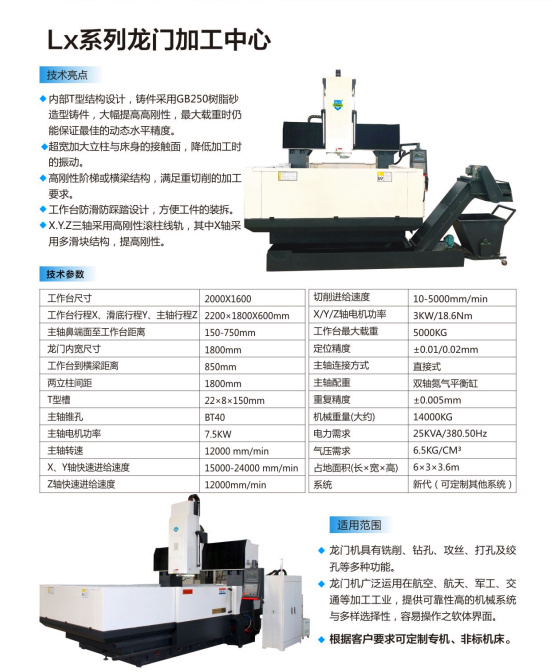

LX2018配置及參數
|
編號 |
項目 |
技術參數 |
|
1 |
工作臺尺寸 |
2000X1600 |
|
2 |
工作臺行程X、滑底行程Y、主軸行程Z |
2200×1800X600mm |
|
4 |
主軸鼻端面至工作臺距離 |
150-750mm |
|
5 |
龍門內寬尺寸 |
1800mm |
|
6 |
主軸錐孔 |
BT40 |
|
7 |
主軸電機 |
7.5KW |
|
8 |
X、Y軸快速進給速度 |
10000 mm/min |
|
9 |
Z軸快速進給速度 |
12000mm/min |
|
10 |
切削進給速度 |
10-5000mm/min |
|
11 |
X軸電機 |
3KW |
|
12 |
Y軸電機 |
3KW |
|
13 |
Z軸電機 |
3KW |
|
14 |
工作臺最大載重 |
5000KG |
|
15 |
定位精度 |
±0.01/0.02mm |
|
16 |
重復精度 |
±0.005mm |
|
17 |
機械重量(大約) |
14000KG |
|
18 |
電力需求 |
25KVA |
|
19 |
氣壓需求 |
6.5KG/CM3 |
|
20 |
占地面積(長×寬×高) |
6×3×3.6m |
|
21 |
系統 |
新代（可定制其他系統） |
二、技術亮點
1.內部T型結構設計，鑄件采用GB250樹脂砂造型鑄件，大幅提高高剛性，最大載重時仍能保證最佳的動態水平精度。
2.超寬立柱，加大立柱與床身的接觸面，降低加工時的振動。
3.高剛性階梯或橫梁結構，滿足重切削的加工要求。
4.工作臺防滑防踩踏設計，方便工件的裝拆。
5.X.Y.Z三軸采用高剛性滾柱線軌，其中X軸采用多滑塊結構，提高剛性。
